- Séparation et évacuation optimales de deux liquides et d'une phase solide
- Séparateurs de haute qualité, durables et efficaces
- Système breveté Soft Shot® FLEX pour une évacuation silencieuse et efficace des solides
Une séparation jusqu'à la dernière goutte
Séparateurs pour la séparation des liquidesLorsqu'il s'agit de séparer deux liquides, on utilise généralement des séparateurs (séparateurs à trois phases, épurateurs). Ceux-ci permettent de séparer les phases liquides de densités différentes les unes des autres, tout en éliminant simultanément les résidus solides fins restants. Forts de plusieurs décennies d'expérience, les séparateurs Flottweg se distinguent par leur haute qualité, leur durabilité et leur efficacité.
En raison de leur configuration particulière, les séparateurs Flottweg sont conçus de manière optimale pour la séparation et l'évacuation de deux liquides et d'une phase solide. Des conditions d'écoulement optimisées à l'intérieur du bol garantissent une sélectivité maximale dans le séparateur à 3 phases. Ce séparateur à assiettes permet également d'obtenir une évacuation des solides à peine audible.
Rendement maximal dans des conditions d'alimentation variables
Le système Impellizer de Flottweg permet un réglage précis et flexible de la zone de séparation à l'intérieur du séparateur pendant son fonctionnement. Cela garantit des performances de séparation stables, même en cas de variations des conditions d'alimentation, optimisant ainsi le rendement du produit et l'efficacité du procédé.
Évacuation flexible des matières solides pour une meilleure efficacité
Avec Soft Shot® FLEX, le déchargement des matières solides peut être adapté avec précision aux exigences du processus grâce à n’importe quelle combinaison de déchargements partiels et complets. La flexibilité des volumes de déchargement et les vitesses variables de la cuve permettent de réduire les pertes de produit, d’augmenter le rendement et de diminuer la consommation d’énergie. Le fonctionnement en douceur et silencieux protège également les composants de la machine et contribue à réduire les coûts de maintenance.
Fonctionnement fiable dans des conditions d'alimentation instables
Le système Safety Shot de Flottweg garantit un fonctionnement sûr et fiable du séparateur en cas de coupures de courant ou d'instabilité du réseau électrique. En exploitant l'énergie cinétique existante du séparateur, le système permet une décélération contrôlée, ainsi que la vidange et le remplissage automatiques en eau de process.

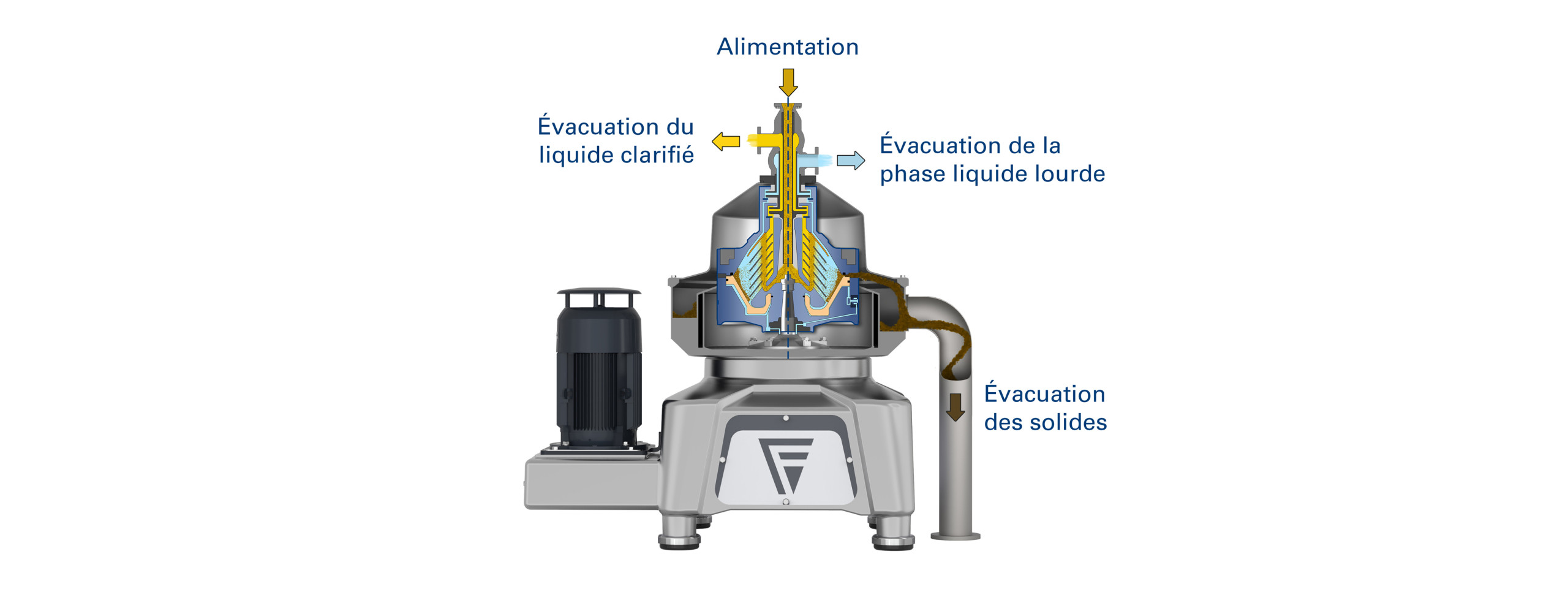

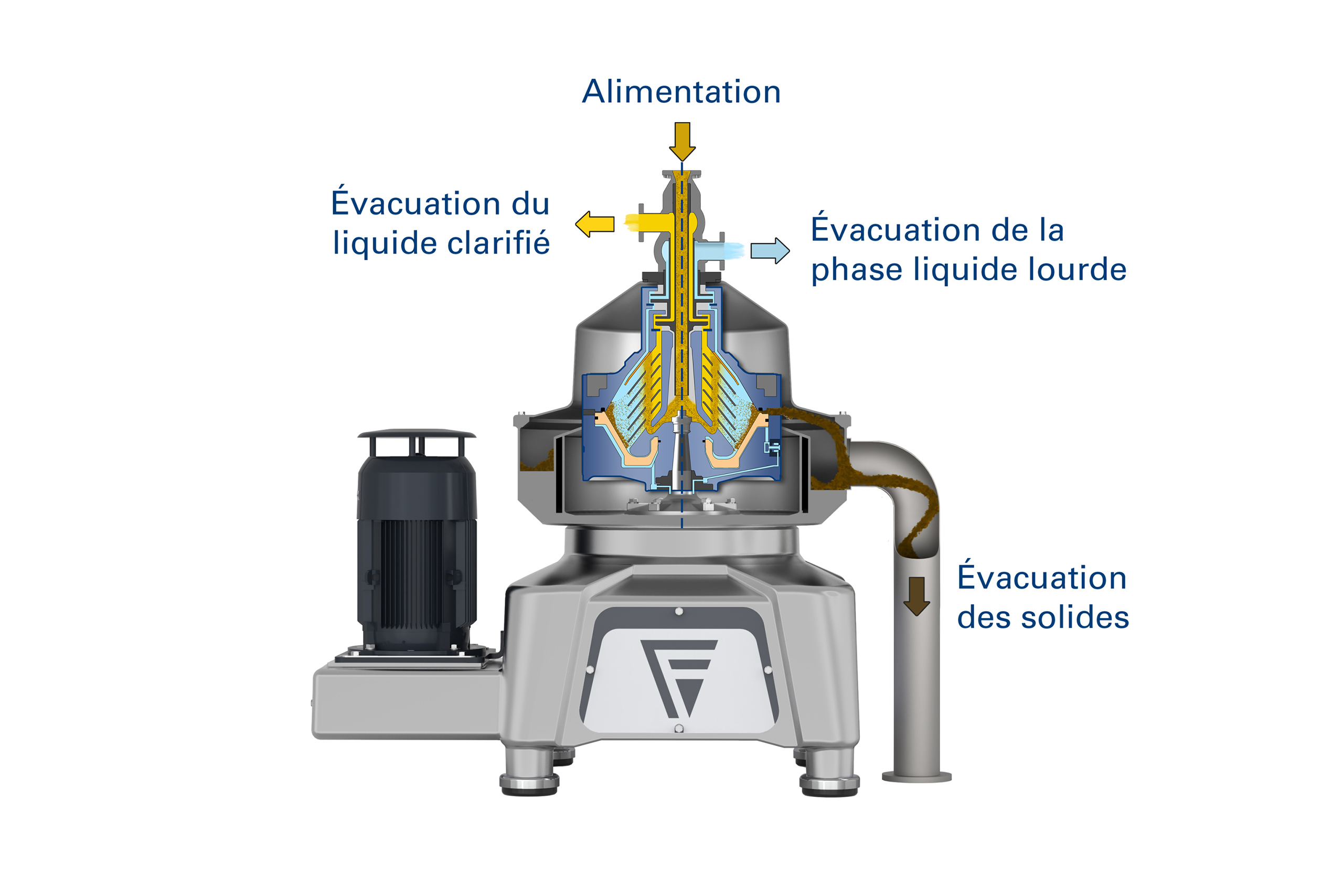

Voici comment fonctionne le séparateur à 3 phases
Le produit s'écoule à travers une tubulure d'admission fixe à l'intérieur du bol et est accéléré progressivement par le distributeur jusqu'à la vitesse de rotation la plus élevée. Le système d'assiettes dans le bol divise le flux de produit en plusieurs couches minces, créant ainsi une grande surface de séparation. La séparation mélange liquides ainsi que de la séparation solide-liquide s'effectue à l'intérieur du jeu d'assiettes.
Les phases liquides séparées par force centrifuge sont évacuées sous pression du bol à l'aide de deux pinces. En raison de la force centrifuge, les matières solides séparées se déposent dans la chambre à solides du bol. Les matières solides séparées sont expulsées à intervalles réguliers à pleine vitesse de rotation via un système hydraulique situé dans la partie inférieure du bol.
Domaines d'application des séparateurs Flottweg à 3 phases
Caractéristiques techniques
AC1000
| Dimensions [mm/pieds]* | 1 200 × 700 × 1 100 / 3,94 × 2,30 × 3,61 |
| Poids [kg/lb]* | 400 / 860 |
AC1200
| Dimensions [mm/pieds]* | 1 200 × 900 × 1 300 / 3,94 × 2,95 × 4,27 |
| Poids [kg/lb]* | 800 / 1 800 |
AC1500
| Dimensions [mm/pieds]* | 1 600 × 1 100 × 1 600 / 5,04 × 3,64 × 5,28 |
| Poids [kg/lb]* | 1 550 / 3 410 |
AC1700
| Dimensions [mm/pieds]* | 1 400 × 1 000 × 1 400 / 4,59 × 3,28 × 4,59 |
| Poids [kg/lb]* | 1 300 / 2 900 |
AC2000
| Dimensions [mm/pieds]* | 1 600 × 1 200 × 1 800 / 5,25 × 3,94 × 5,91 |
| Poids [kg/lb]* | 2 900 / 6 400 |
AC2500
| Dimensions [mm/pieds]* | 2 100 × 1 300 × 2 000 / 6,89 × 4,27 × 6,56 |
| Poids [kg/lb]* | 3 750 / 8 250 |
AC2800
| Dimensions [mm/pieds]* | 2 400 × 1 300 × 2 800 / 7,91 × 4,30 × 9,06 |
| Poids [kg/lb]* | 5 300 / 11 600 |
AC3000
| Dimensions [mm/pieds]* | 2 400 × 1 300 × 2 800 / 7,87 × 4,27 × 9,19 |
| Poids [kg/lb]* | 5 300 / 11 700 |
* Ces valeurs sont approximatives et peuvent différer des valeurs réelles.
L'or liquide d'Andalousie
Plus de 90 % de toutes les olives sont récoltées dans la région méditerranéenne. L'Andalousie est l'une des principales zones de culture. Les machines Flottweg sont utilisées dans de nombreuses entreprises de cette région du sud de l'Espagne, par exemple chez Virgen del Voto SL, dans la ville de Bujalance. Afin d'obtenir cet « or liquide » d'une pureté optimale, le fabricant s'appuie sur la technologie de séparation Flottweg pour la clarification et le raffinage de l'huile.
Pompe centripète
La pompe centripète assure une évacuation optimale des liquides clarifiés hors de la centrifugeuse. Elle évacue le liquide clarifié sous pression hors du bol du séparateur et empêche la formation de mousse dans le produit.
Système de lubrification
Un système de circulation de lubrification assure la lubrification entièrement automatique des roulements de la broche du bol. En fournissant la quantité optimale d'huile à intervalles réguliers, il garantit une protection fiable des roulements. On obtient ainsi une lubrification précise, quelle que soit la vitesse de fonctionnement.
Pile de disques
Situé à l'intérieur de la cuve du séparateur, l'ensemble de disques assure la séparation du mélange liquide. Ses nombreux disques coniques, disposés verticalement, offrent une surface de clarification considérablement agrandie. Cette surface accrue contribue directement à une meilleure efficacité de séparation et à des performances de procédé améliorées.
InGo
Les séparateurs Flottweg s'appuient sur notre philosophie d'exploitation InGo. Celle-ci permet une interaction optimale entre tous les composants du processus et offre une vue d'ensemble immédiate de tous les paramètres importants du processus.
Demandez conseil à nos experts
