Trennseparatoren
zur 3-Phasen-Trennung

Trennung bis zum letzten Tropfen

Separatoren zum Trennen von Flüssigkeiten

Sind zwei Flüssigkeiten zu trennen, kommen meist Trennseparatoren (3-Phasen-Separatoren, Purifikator) zum Einsatz. Sie trennen Flüssigphasen unterschiedlicher Dichte voneinander ab und scheiden gleichzeitig die noch enthaltenen, feinen Feststoffreste ab. Jahrzehntelange Erfahrung und eine Qualität made in Germany machen die Flottweg Separatoren hochwertig, langlebig und leistungsfähig.

Durch ihre spezielle Konfiguration sind die Flottweg Trennseparatoren optimal an das Abtrennen und Ableiten zweier Flüssigkeiten und einer Feststoffphase ausgelegt. Optimierte Strömungsverhältnisse innerhalb der Trommel sorgen beim 3-Phasen-Separator für eine maximale Trennschärfe. Auch bei diesem Tellerseparator erfolgt der Feststoffaustrag akustisch kaum wahrnehmbar.

Einsatzbereiche der Flottweg 3-Phasen-Separatoren

fette-oele-biokraftstoffe-teaser-full

Fette, Öle, Biokraftstoffe

Bei der Gewinnung von Ölen und Fetten veredeln Separatoren das Endprodukt oder unterstützen bei der Herstellung von Biodiesel.

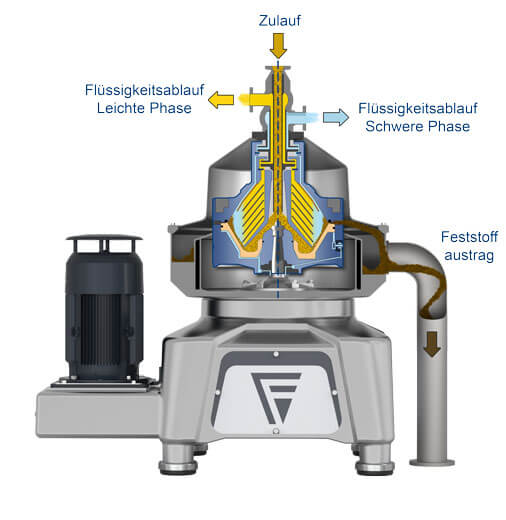

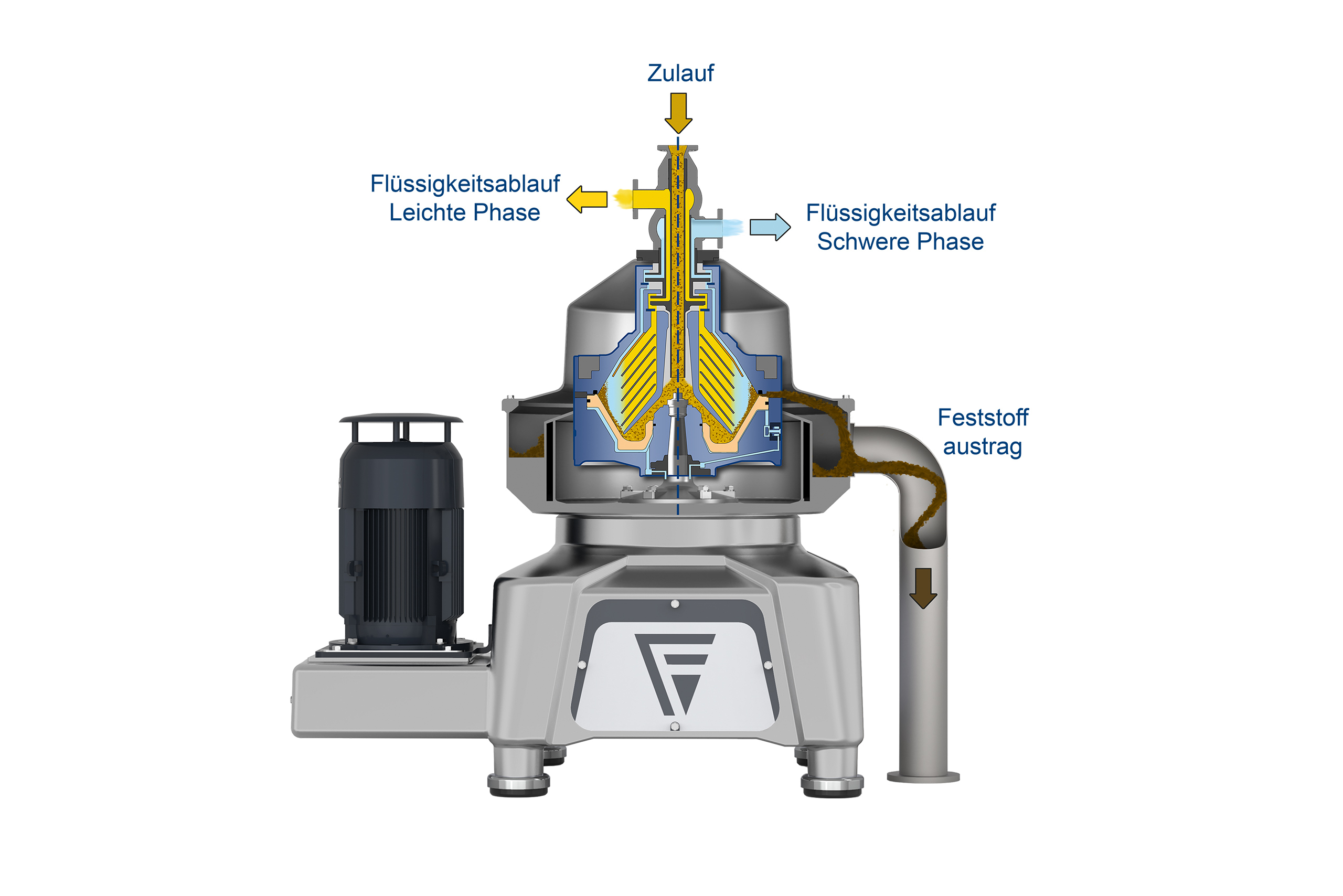

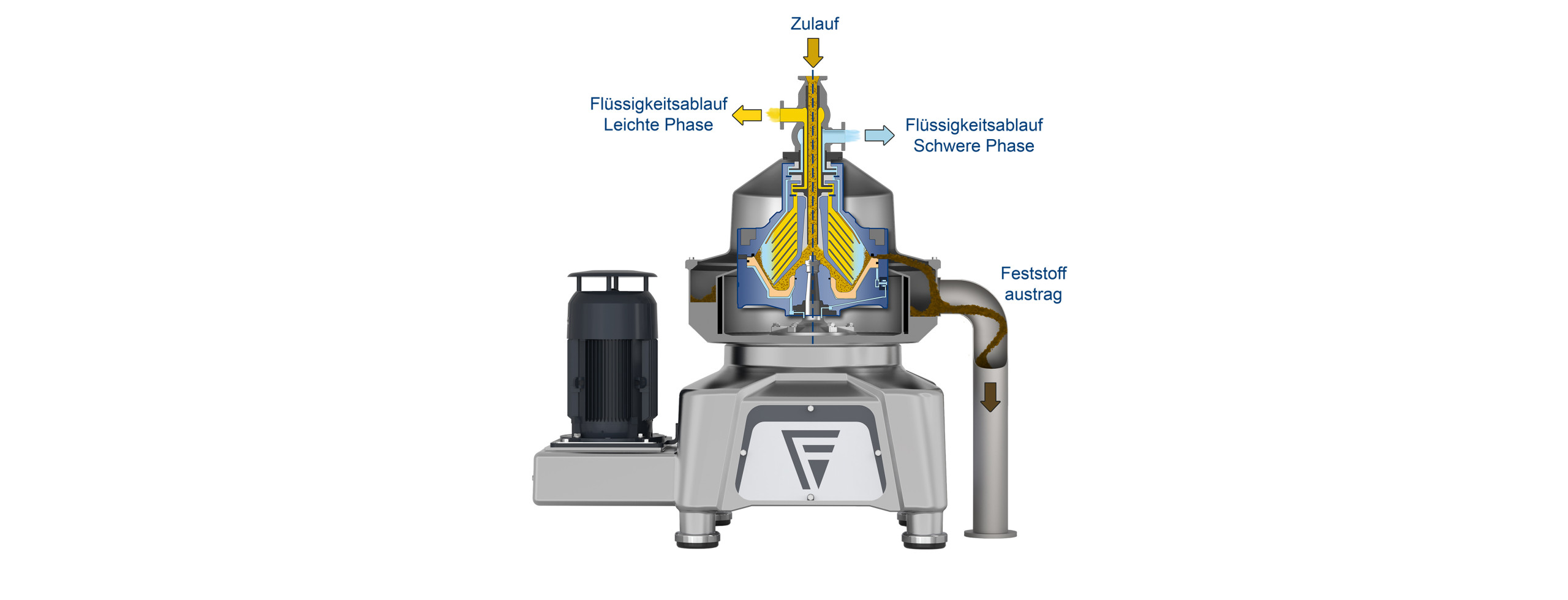

So funktioniert der 3-Phasen-Separator

Das Produkt läuft über ein stillstehendes Einlaufrohr ins Innere der Trommel und wird vom Verteiler schonend auf die volle Drehzahl beschleunigt. Durch das Tellerpaket in der Trommel teilt sich der Produktstrom in viele dünne Schichten auf und schafft eine große Oberfläche. Innerhalb des Tellerpakets finden die Trennung des Flüssigkeitsgemisches sowie die Abscheidung des Feststoffes statt.

Die durch die Zentrifugalkraft entmischten Flüssigkeitsphasen werden über zwei Greifer unter Druck aus der Trommel abgeleitet. Infolge der Zentrifugalkraft setzen sich die abgeschiedenen Feststoffe im Feststoffraum der Trommel ab. Über ein hydraulisches System im Unterteil der Trommel wird der abgeschiedene Feststoff periodisch bei voller Drehzahl ausgestoßen.

Flüssiges Gold aus Andalusien

Über 90 Prozent aller Oliven werden im Mittelmeerraum geerntet. Eines der wichtigsten Anbaugebiete ist Andalusien. In vielen Unternehmen der südspanischen Region sind Maschinen von Flottweg im Einsatz, zum Beispiel bei Virgen del Voto SL in der Stadt Bujalance.

Um das „flüssige Gold“ in höchster Reinheit zu erhalten, setzt der Hersteller bei der Ölklärung und -veredelung auf die Separatoren-Technologie von Flottweg.

Unsere Services und Dienstleistungen

maschinentraining-teaser

Maschinentrainings

Wir zeigen Ihnen, wie Sie einfache Wartungsarbeiten selbst am Separator vornehmen.

rental-machines-teaser

Mietmaschinen-Service

Sie möchten sich von der Leistung der Separatoren selbst überzeugen? Oder haben ein vorübergehendes Projekt? Nutzen Sie unseren Mietmaschinen-Service.

service-information-teaser

Unser After-Sales-Service

Von Wartungsverträgen über Ersatzteile bis hin zu Optimierungsmaßnahmen und Reparaturen – unser Service ist kompetent, ehrlich und schnell.

Zu den Service-Leistungen

Flottweg Trennseparatoren der AC-Baureihe

AC1000

LxBxH* [mm/ft]

1200x700x1100 / 3,77x2,3x3,44

Gewicht* [kg/lb]

390 / 858

AC1200

LxBxH* [mm/ft]

1200x900x1300 / 3,81x2,95x4,2

Gewicht* [kg/lb]

820 / 1804

AC1500

LxBxH* [mm/ft]

1600x1100x1600 / 5,04x3,64x5,28

Gewicht* [kg/lb]

1550 / 3410

AC1700

LxBxH* [mm/ft]

1400x1000x1400 / 4,48x3,29x4,01

Gewicht* [kg/lb]

1300/ 2860

AC2000

LxBxH* [mm/ft]

1600x1200x1800 / 5,18x3,81x5,74

Gewicht* [kg/lb]

2900 / 6380

AC2500

* Die Werte sind ungefähre Angaben und können von den tatsächlichen Werten abweichen.

LxBxH* [mm/ft]

2100x1300x2000 / 6,82x4,36x6,46

Gewicht* [kg/lb]

3750 / 8250

Features für die Prozessoptimierung

separator-soft-shot

Soft Shot®

Die Feststoffentleerung eines Flottweg Separators erfolgt durch das patentierte Flottweg Soft Shot® Entleerungssystem. Das System ermöglicht ein präzises und beliebiges Kombinieren von Teil- und Vollentleerungen. In Abhängigkeit der zu verarbeitenden Produkte und der Konsistenz des Feststoffes erlaubt die Anpassung der Entleerungsart eine hocheffiziente Betriebsweise. Weitere Informationen zu dem System finden Sie hier:

Soft Shot®
separator-centripetal-pump

Greifer

Ein Doppelgreifer (Schälscheibe) sorgt für einen optimalen Austrag der geklärten Flüssigkeiten aus der Zentrifuge. Er leitet die entmischten Flüssigkeitsphasen unter Druck aus der Separator-Trommel ab und vermeidet dabei ein Aufschäumen des Produkts. Optional ist eine Kombination von Einzelgreifer und freiem Ablauf erhältlich, die sich zum Beispiel ideal für die Aufbereitung von Olivenöl oder für die Tierfettverwertung eignet. Weitere Informationen:

Greifer
separator-lubrication

Schmiersystem

Eine Umlaufschmieranalge sorgt für ein vollautomatisches Schmieren der Trommelspindel-Lager. Sie schmiert die Lager zeitgetaktet und mit optimaler Ölmenge. Dadurch ist eine punktgenaue und drehzahlunabhägige Schmierung möglich. Weitere Informationen:

Separator Schmiersystem
separator-disc-stack

Tellerpaket

Im Tellerpakt der Separator-Trommel findet das eigentliche 'Zerlegen' des Flüssigkeitsgemisches statt. Das Tellerpaket besteht aus einer großen Anzahl an senkrecht angeordneten, kegligen Einzelteller. Durch das Tellerpaket erhöht sich die Klärfläche in der Separatortrommel und somit die Trennschärfe. Weitere Informationen zum Tellerpaket finden Sie hier:

Tellerpaket
automation-ingo

InGo

Die Steuerung der Flottweg Separatoren erfolgt über unsere InGo Bedienphilosophie. Sie ermöglicht ein optimales Zusammenwirken aller Prozesskomponenten und zeigt dabei alle wichtigen Prozessparameter auf einen Blick. Weitere Informationen zur Bedienerschnittstelle finden Sie hier:

InGo
