Düsenseparator

Energiesparend, wartungsoptimiert und leistungsstark

Düsenseparatoren zur kontinuierlichen Abscheidung von Feststoffen aus Flüssigkeiten

Vor allem in der Stärkeindustrie, aber auch in vielen weiteren Anwendungsbereichen, ist eine maximale Klärung oder Trennung bei gleichzeitig hohen Feststoffmengen gefragt.

reliability

Entwickelt mit und für unsere Kunden

Der Flottweg Düsenseparator wurde eigens für diese Einsatzzwecke gemeinsam mit und für unsere Kunden entwickelt.

2018_energy_circle

Niedriger Energieverbrauch

Flottweg Düsenseparatoren zeichnen sich, neben einer hohen Leistungsfähigkeit, vor allem durch einen niedrigen Energieverbrauch aus.

2018_centrate_discharged_circle

Hohe Klär- und Trennleistung bei Feststoff und Flüssigkeit

Unsere Düsenseparatoren der FDS-Baureihe verfügen über eine größtmögliche Klärfläche und können auf Grund des kontinuierlichen Feststoffaustrags große Feststoffmengen verarbeiten. Kunden erhalten einen konstant reinen Feststoff im Unterlauf. Gleichzeitig wird der Oberlauf optimal gereinigt und kann für den nachfolgenden Prozess verwendet werden.

2018_quality_circle

Robuste und kompakte Bauform „Made in Germany“

Flottweg fertigt seine Maschinen ausschließlich in Deutschland, da neben niedrigen Betriebskosten und einer hohen Leistungsfähigkeit für unsere Kunden eine robuste und kompakte Bauform eine wichtige Rolle spielt. In Verbindung mit langlebigen und hochwertigen Materialien erfüllen wir die Anforderungen unserer Kunden optimal.

Die Flottweg Düsenseparatoren sind in zwei Grundausführungen erhältlich

Klärer / 2-Phasen-Düsenseparator

2-Phasen-Düsenseparatoren dienen zur Abscheidung von Feststoffen aus Flüssigkeiten und ermöglichen dadurch eine hocheffiziente Klärung.

Konzentrator / 3-Phasen-Düsenseparator

3-Phasen-Düsenseparatoren dienen neben der Abscheidung von Feststoffen aus Flüssigkeiten zur Fraktionierung unterschiedlicher Partikelgrößen.

Einsatzbereiche der Düsenseparatoren

food-teaser-width
Nahrungsmittel- und Stärkeindustrie

Unsere Düsenseparatoren sind ideal für die Nassstärkegewinnung geeignet.

Wie funktioniert der Flottweg Düsenseparator?

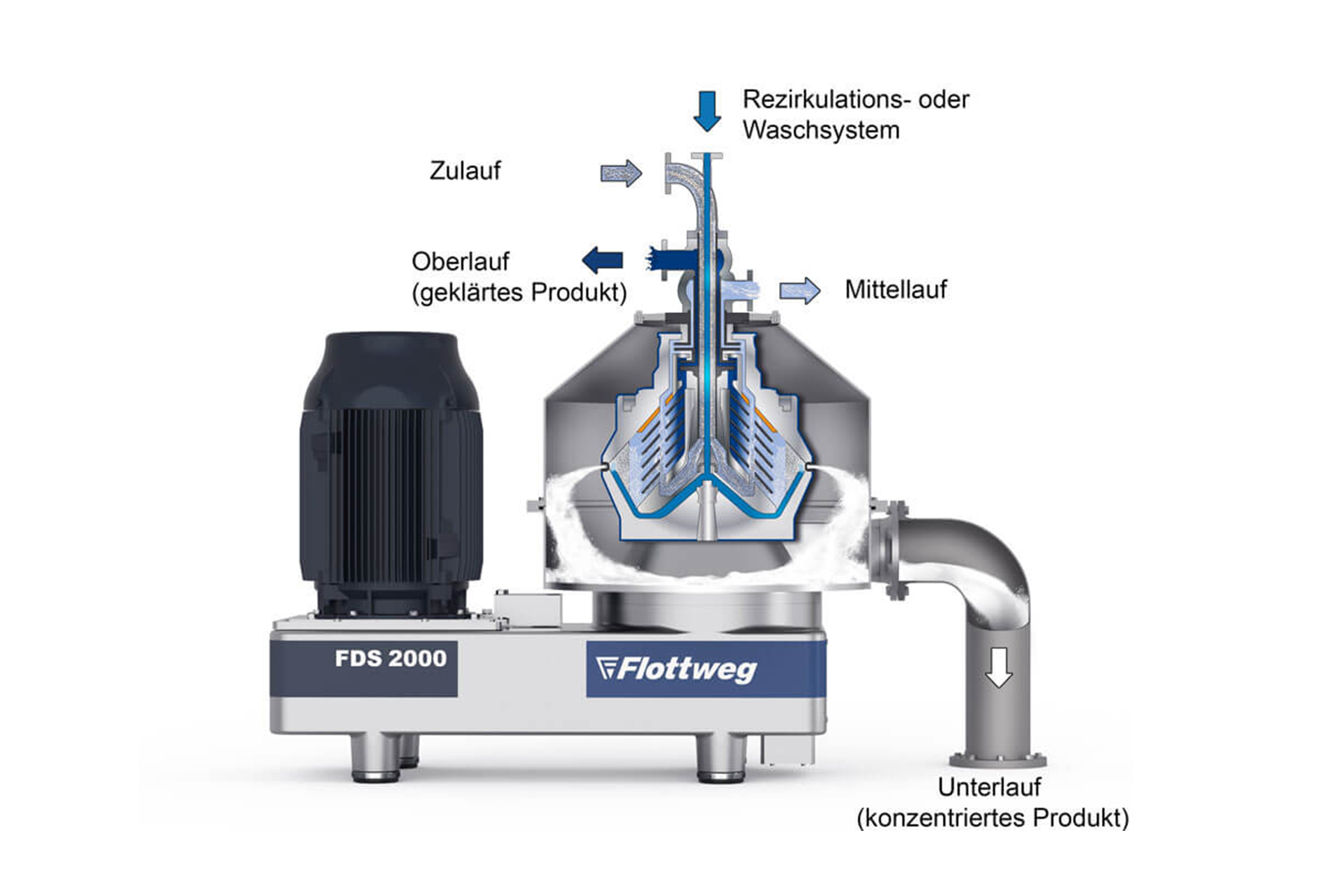

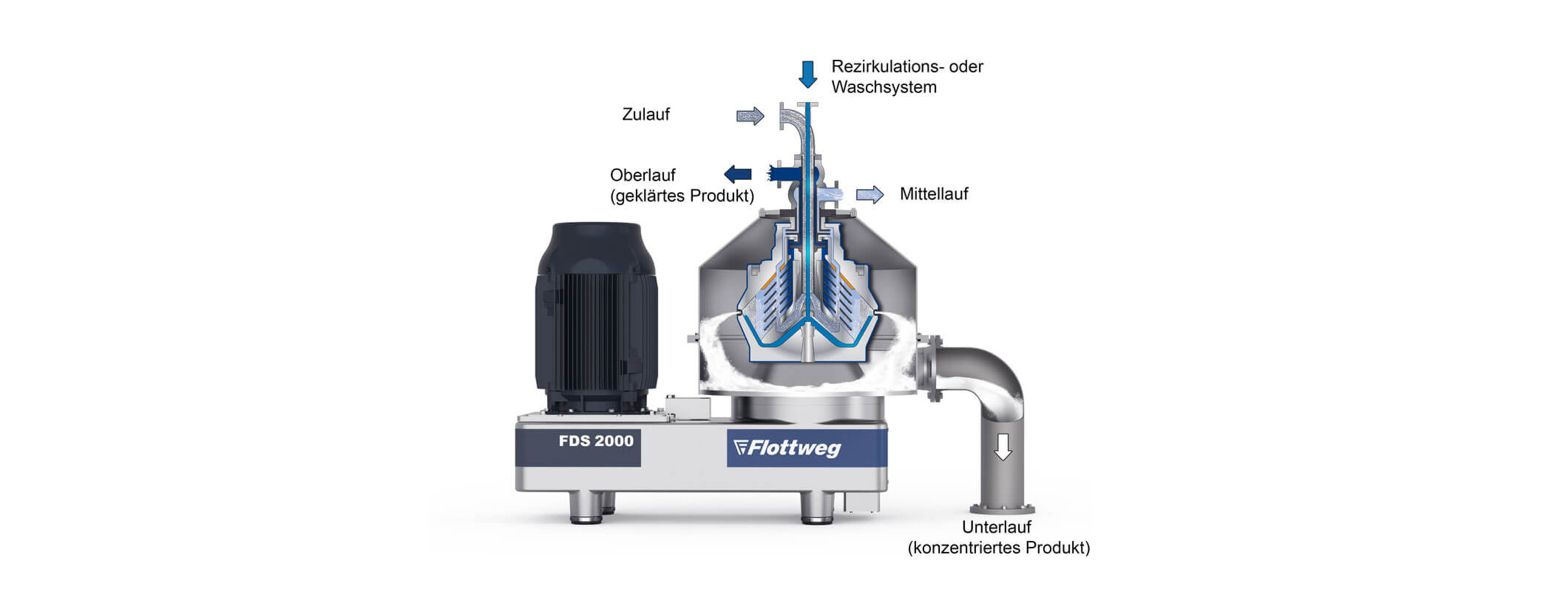

Flottweg Düsenseparatoren (2- und 3-Phasen-Düsenseparatoren) dienen zur kontinuierlichen Abscheidung von Feststoffen aus Flüssigkeiten und gewährleisten eine hocheffiziente Klärung bzw. Trennung. Das zu klärende oder trennende Produkt strömt über ein stillstehendes Einlaufrohr in das Innere der Trommel und wird vom Verteiler schonend auf Betriebsdrehzahl beschleunigt.



Beim 2-Phasen Düsenseparator trennen sich größere Feststoffpartikel im Zentrifugalfeld direkt ab. Feinere Feststoffe werden beim Durchströmen des Tellerpakets abgeschieden. Die Feststoffpartikel sammeln sich in den außenliegenden Feststoffkammern der Trommel. Von dort aus werden sie kontinuierlich über die Düsen ausgetragen. Die geklärte Flüssigkeit fließt aus dem Tellerpaket und wird über einen Greifer unter Druck abgeleitet.

Beim 3-Phasen-Düsenseparator trennen sich größere Feststoffpartikel beim Durchströmen des Tellerpakets ab und werden infolge der hohen Zentrifugalkraft zum Rand der Trommel geleitet. Dort sammeln sie sich in den außenliegenden Feststoffkammern der Trommel und werden kontinuierlich über die Düsen ausgetragen. Der verbliebende Produktstrom teilt sich in einen Mittel- und Oberlauf. Feststoffe mit geringerer Partikelgröße bilden den Mittellauf, welcher unter Druck abgeführt wird. Die verbliebene Flüssigkeit durchströmt das Tellerpaket, wodurch ein nahezu klarer Oberlauf entsteht. Dieser wird mit einem weiteren Greifer ebenfalls unter Druck abgeleitet.

Die Trommel kann optional mit einer Wasch- oder Rezirkulationseinrichtung ausstatten, welche sich durch ein berührungsloses und somit wartungsfreien Dichtsystem auszeichnet. Diese Einrichtung ermöglicht es Prozess- / Waschwasser oder bereits aufkonzentriertes Produkt direkt in die Feststoffkammern vor dem Düsenaustritt aufzugeben. Hierdurch kann das Trennergebnis verbessert und Produktschwankungen prozesssicher ausgeglichen werden.

Produktmerkmale unserer Düsenseparatoren

Energieoptimiertes und verschleißarmes Trommel-Design

Gemeinsam mit unseren Kunden haben unsere Trenntechnik-Experten den Düsenseparator von Flottweg entwickelt. Das Ziel: ein Düsenseparator, perfekt auf die Bedürfnisse unserer Kunden zugeschnitten. Das Ergebnis: ein innovatives, energetisch optimiertes und verschleißarmes Design.

Im Zuge der Entwicklung unserer Düsenseparatoren lag ein Fokus auf einer maximalen Energieeinsparung und damit auf niedrigen Energiekosten. Durch unser revolutionäres Trommeldesign lässt sich Antriebsenergie einsparen. Zusätzlich ist die Trommel unserer Düsenseparatoren deutlich leichter als herkömmliche Trommeln und benötigt daher weniger Antriebsenergie. Die Konstruktion der Separatortrommel sorgt für einen zuverlässigen und schwingungsarmen Betrieb. In die Trommel integrierten Feststoffkammern, verhindern eine unkontrollierte Sedimentbildung und können Schwingungen vermeiden. Über die Feststoffkammern kann das Konzentrat ablagerungsfrei aus der Trommel befördert werden. Die Auslassgröße der Düsen wird an den jeweiligen Prozess und an das eingesetzte Produkt optimal angepasst.

  • Maschinendesign angepasst an die Bedürfnisse unserer Kunden.
  • Innovatives Innendesign der Trommel für höchste Laufruhe und Hygieneanforderungen.
  • Durch einfaches und schnelles Wechseln der Hartmetall-Düsen kann das System optimal an das zu verarbeitende Produkt angepasst werden.
  • Geringer Energiebedarf durch Energierückgewinnung und Leichtbauweise.

Hohe Leistungsfähigkeit

Die hohe Beschleunigung von Separatoren ist auf einen leistungsstarken Antrieb mit langer Lebensdauer angewiesen. Für die nötige Kraft sorgt bei Flottweg ein Standard-Drehstrommotor. Er überträgt die Leistung mittels Riemen bei hoher Laufruhe auf die Trommelspindel. Über einen Frequenzumrichter lässt sich die Drehzahl einfach und flexibel an die jeweiligen Produktbedingungen anpassen. Zügig erreicht der Separator die volle Betriebsdrehzahl. Zugleich sinken durch den Umrichter der Stromverbrauch und die mechanische Systembelastung. Ein geschlossenes Schmierkreislaufsystem schont die Spindellagerung. Beim An- und Abfahren der Maschine ist jederzeit die volle Schmierleistung gegeben, was eine lange Lebensdauer der Trommellagerung gewährleistet. Ein Pumpenaggregat stellt eine bedarfsgerechte Schmieröldosierung sicher.

  • Leistungsstarker Drehstrommotor mit Riemenantrieb.
  • Schnelle Beschleunigung bei hoher Laufruhe.
  • Flexible Drehzahlsteuerung über Frequenzumrichter.
  • Geschlossenes, effizientes Schmierkreislaufsystem

Einfach und schnell zu warten

Eine schnelle und planbare Wartung trägt entscheidend zu einem reibungslosen Betrieb bei. Das innovative Design der Separatortrommel vermeidet Verschleiß. Durch die Anordnung der Düsen entsteht in der Trommel ein natürlicher Verschleißschutz aus Feststoff. Die Düsen des Flottweg Düsenseparators sind für höchste Lebensdauer mit einem Hartmetallverschleißschutz ausgestattet und können schnell und einfach durch eine Wartungsöffnung im Gehäuse getauscht werden. Auch der Kompaktspindelantrieb des Düsenseparators ist hinsichtlich geringer Ausfallzeiten im Wartungsfall optimiert. Dieser lässt sich mit wenig Aufwand einfach und schnell demontieren. Der Riemen des Separatorantriebs kann einfach nachgespannt oder durch eine Wartungsöffnung einfach und schnell getauscht werden. Hochwertige Materialien ‚Made in Germany‘ sorgen dafür, dass weniger Wartungsintervalle benötigt werden. Für unsere Kunden bedeutet dies eine höhere Verfügbarkeit und geringe Kosten.

Im Wartungs- und Instandhaltungsfall verfügt Flottweg über ein weltweites Servicenetz, aus kompetenten Servicetechnikern. So steht Ihnen Ihr lokaler Servicepartner im Servicefall schnell zur Verfügung.

  • Geschlossenes Schmierkreislaufsystem reduziert Verschleiß.
  • Natürlicher Verschleißschutz aus Feststoff durch innovatives Trommeldesign.
  • Hartmetallverschleißschutz für hohe Lebensdauer der Düsen.
  • Riemenantrieb für eine hohe Verfügbarkeit der Maschine.
  • Demontage des Kompaktspindelantriebs mit nur vier Schrauben möglich.
  • Wenige Wartungsintervalle für eine hohe Verfügbarkeit.
  • Weltweites Servicenetz.

Hygienisch einwandfrei konstruiert

Ob Lebensmittel, Biotechnologie oder Chemikalien, Flottweg Separatoren sind voll und ganz für die hygienischen Anforderungen in hochregulierten Industriefeldern gerüstet. Sie erfüllen sämtliche Anforderungen der gültigen Zentrifugennorm und sind gemäß „Hygienic Design“ konstruiert. Die innovativen Feststoffkammern in der Separatortrommel sorgen dafür, dass das Konzentrat ablagerungsfrei aus der Trommel ausgetragen wird und beim Herunterfahren der Maschine keine Ablagerungen zurückbleiben. Alle produktberührten Bestandteile des Separators sind aus hochwertigem Edelstahl gefertigt. Die hygienische Konstruktion des Flottweg Düsenseparators vermeidet Toträume und ermöglicht somit eine leichte Reinigung der Zentrifuge. Im Bereich der Lebensmittel- und Biotechnologie sind alle produktberührten Bauteile CIP-fähig (Cleaning in Place) und lassen sich unkompliziert in bestehende Reinigungsprozesse einbinden.

  • Konstruktion gemäß Hygienic Design.
  • Ablagerungsfreier Feststoffaustrag.
  • Produktberührte Bauteile aus hochwertigen Edelstählen.
  • Einfach Integration in CIP-Prozesse.

Die Technische Daten der Flottweg FDS Düsenseparatoren

FDS2000 Konzentrator

LxBxH [mm/ft]*

2000x1200x2200 / 6.56x3.94x7.22

Gewicht [kg/lb]*

2800 / 6170

FDS2000 Klärer

* Die Werte sind ungefähre Angaben und können von den tatsächlichen Werten abweichen.

LxBxH [mm/ft]*

2000x1200x2200 / 6.56x3.94x7.22

Gewicht [kg/lb]*

2800 / 6170

Features für die Prozessoptimierung

Die Trommel des Düsenseparators
Düsenseparator Trommel

Die Separatortrommel ist das Herzstück der Zentrifuge. Flottweg legt deshalb besonders Wert auf eine robuste Bauweise, eine einfache Wartung und ein innovatives Design.

Die Düsen unserer FDS Separatoren

Düse

Über die Düsen wird der Feststoff kontinuierlich aus der Separatortrommel ausgetragen. Aufgrund des Hartmetallverschleißschutzes und unterschiedlichen Düsendurchmesser, bieten unsere Düsen eine hohe Lebensdauer und können optimal auf den Produktionsprozess angepasst werden.

Öl-Umlaufschmieranlage
Schmiersystem

Eine Öl-Umlaufschmieranlage sorgt für ein vollautomatisches Schmieren der Trommelspindel-Lager. Sie schmiert die Lager zeitgetaktet und mit optimaler Ölmenge. Dadurch ist eine punktgenaue und drehzahlunabhängige Schmierung möglich.

Mehr erfahren
Kompaktspindelantrieb
Antrieb

Eine Besonderheit unseres Düsenseparators ist der von Flottweg entwickelte Kompaktspindelantrieb. Dieser bietet zahlreiche Vorteile hinsichtlich Energieeffizienz und Wartungsfreundlichkeit.

Mehr erfahren
Der Greifer sorgt für einen optimalen Austrag der geklärten Flüssigkeiten
Greifer

Der Greifer sorgt für einen optimalen Austrag der geklärten Flüssigkeiten aus der Zentrifuge. Er leitet die geklärte Flüssigkeit unter Druck aus der Separator-Trommel ab und vermeidet dabei ein Aufschäumen des Produkts.

Mehr erfahren
Im Tellerpaket findet die eigentliche Trennung des Flüssigkeitsgemisches statt.
Tellerpaket

Im Tellerpakt der Separator-Trommel findet das eigentliche Aufteilung des Flüssigkeitsgemisches statt. Das Tellerpaket besteht aus einer großen Anzahl an senkrecht angeordneten, kegligen Einzelteller. Durch das Tellerpaket erhöht sich die Klärfläche in der Separatortrommel und somit die Trennschärfe.

Mehr erfahren
