Separator dyszowy

Energooszczędne, zoptymalizowane pod kątem konserwacji i wydajne

Separatory dyszowe do ciągłego oddzielania fazy stałej od cieczy

Zwłaszcza w branży przetwórstwa skrobi, ale także w wielu innych zastosowaniach, wymagane jest maksymalnie skuteczne klarowanie lub oddzielanie w warunkach dużego wolumenu fazy stałej.

Innovator of the Year
German Innovation Award
reliability

Maszyna opracowana we współpracy z klientami z myślą o ich potrzebach

Separator dyszowy marki Flottweg został opracowany we współpracy z klientami pod kątem określonych zastosowań.

2018_energy_circle

Niskie zużycie energii

Separatory dyszowe marki Flottweg charakteryzują się przede wszystkim wysoką wydajnością oraz niskim zużyciem energii.

2018_centrate_discharged_circle

Wysoka wydajność klarowania i oddzielania fazy stałej i cieczy

Nasze separatory dyszowe z serii FDS oferują największy możliwy obszar klarowania i mogą przetwarzać duże ilości odprowadzanej w sposób ciągły fazy stałej. W ramach fazy koncentratu klienci otrzymują niezmiennie najczystszą frakcję stałą. Jednocześnie klarowana ciecz zostaje optymalnie oczyszczona i gotowa do dalszych procesów separacji.

2018_quality_circle

Wytrzymała i kompaktowa konstrukcja urządzeń wytwarzanych w Niemczech

Firma Flottweg wytwarza swoje maszyny wyłącznie w Niemczech. Oprócz niskich kosztów eksploatacji i wysokiej wydajności klienci chcą otrzymać solidną, a jednocześnie kompaktową konstrukcję. Łącząc trwałość z jakością materiałów, możemy sprostać wszystkim wymaganiom klientów.

Separatory dyszowe marki Flottweg są dostępne w dwóch podstawowych wersjach

Osadnik/dwufazowy separator dyszowy

Dwufazowe separatory dyszowe służą do oddzielania fazy stałej od cieczy na potrzeby bardzo skutecznego klarowania.

Koncentrator/trójfazowy separator dyszowy

Oprócz oddzielania fazy stałej od cieczy trójfazowe separatory dyszowe umożliwiają frakcjonowanie cząstek o różnych rozmiarach.

Obszary zastosowań separatorów dyszowych

food-teaser-width
Branże spożywcza i przetwórstwa skrobi

Nasze separatory dyszowe idealnie nadają się do ekstrakcji mokrej skrobi.

Jak działa separator dyszowy marki Flottweg?

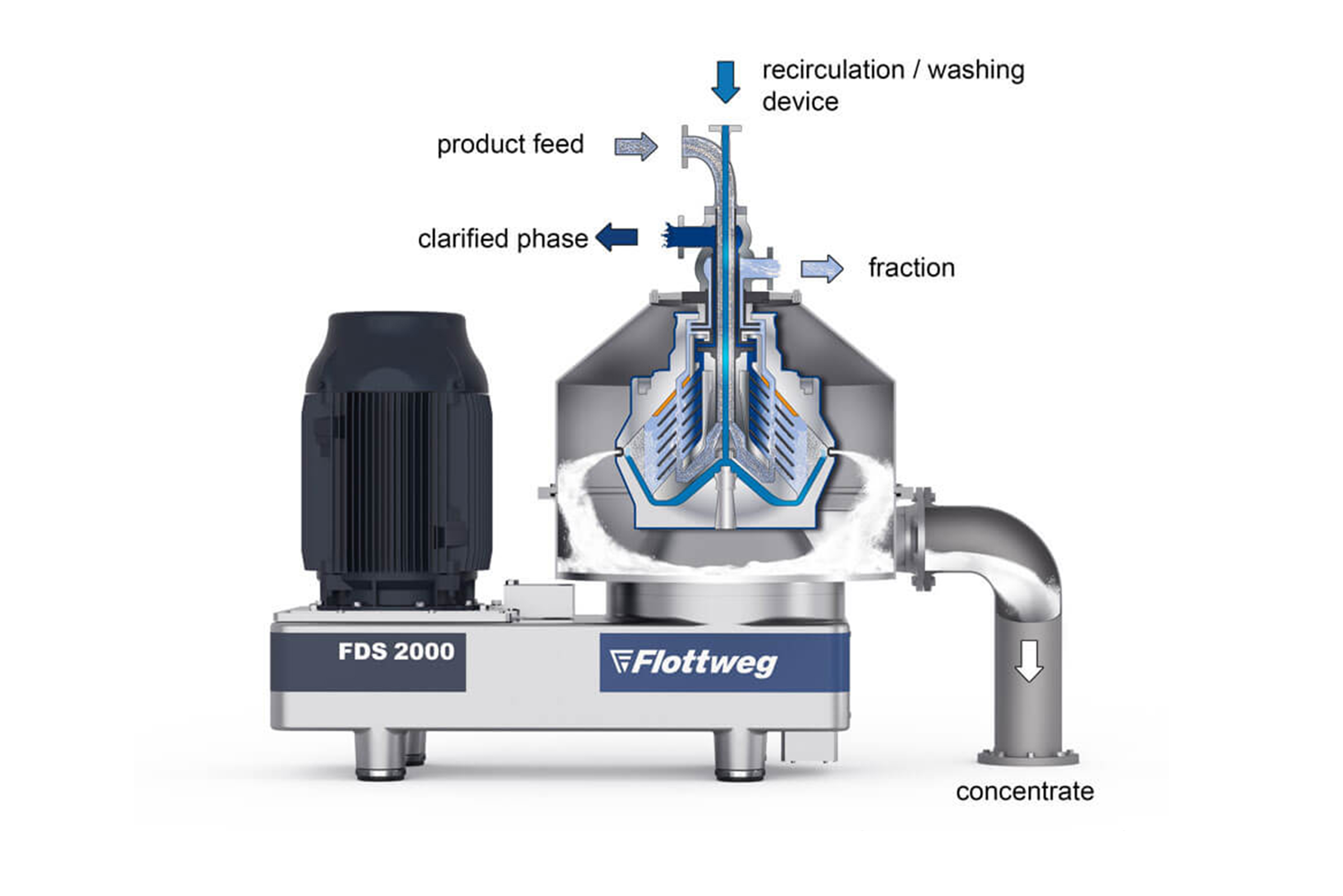

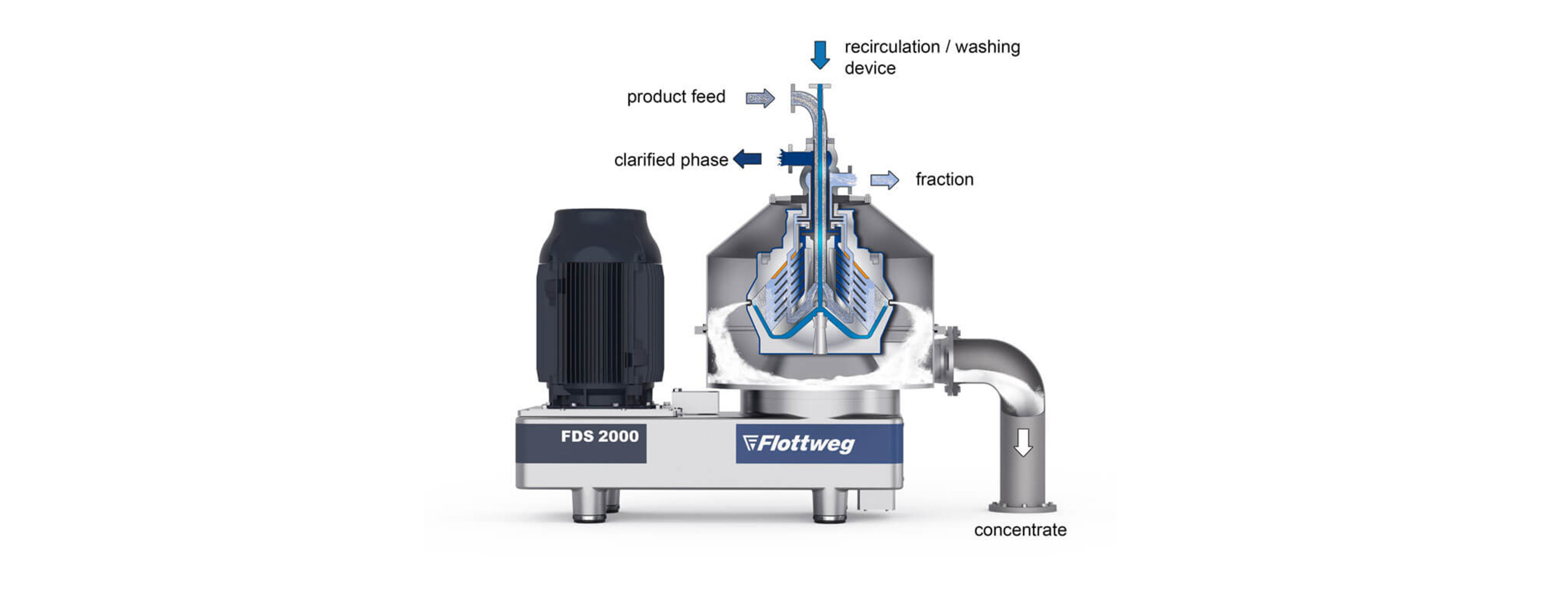

Separatory dyszowe marki Flottweg (dwu- i trójfazowe) znajdują zastosowanie między innymi w przetwórstwie skrobi w procesach ciągłego oddzielania fazy stałej od cieczy w ramach wydajnego klarowania lub oddzielania. Produkt przeznaczony do klarowania lub oddzielania przepływa przez nieruchomą rurę wlotową do wnętrza bębna i jest delikatnie przyspieszany przez rozdzielacz do roboczej prędkości obrotowej.



Duże cząstki stałe są oddzielane bezpośrednio w polu wirowania dwufazowego separatora dyszowego. Podczas przepływu przez zespół talerzy oddzielana jest drobna frakcja stała. Cząstki stałe gromadzą się w zewnętrznych komorach bębna. Stamtąd są one odprowadzane w sposób ciągły przez dysze. Wyklarowana ciecz wypływa z zespołu talerzy i jest odprowadzana pod ciśnieniem przez tarczę skórującą.

W przypadku trójfazowych separatorów dyszowych większe cząstki stałe są oddzielane podczas przepływu przez zespół talerzy i kierowane na krawędź bębna w wyniku działania dużej siły odśrodkowej. Tam są one gromadzone w zewnętrznych komorach bębna, a następnie odprowadzane w sposób ciągły przez dysze. Przepływ pozostałej części produktu jest podzielony na frakcję stałą i fazę wyklarowaną. Cząstki stałe o mniejszych rozmiarach tworzą frakcję, która jest odprowadzana pod ciśnieniem. Pozostała ciecz przepływa przez zespół tarcz w postaci niemal całkowicie przejrzystej fazy wyklarowanej. Ciecz ta jest także odprowadzana pod ciśnieniem przez tarczę skórującą.

Bęben może być opcjonalnie wyposażony w zespół myjący lub recyrkulacyjny, który obejmuje bezdotykowy, a tym samym bezobsługowy system uszczelniający. Zespół ten umożliwia dozowanie wody technologicznej/myjącej lub skoncentrowanego wcześniej produktu bezpośrednio do komór na fazę stałą przed wylotem dyszy Pozwala to poprawić wynik separacji i wyrównać wahania objętości produktu w sposób bezpieczny dla procesu.

Właściwości naszych separatorów dyszowych

Energooszczędna i odporna na zużycie konstrukcja bębna

We współpracy z klientami eksperci w dziedzinie technologii oddzielania z firmy Flottweg opracowali separator dyszowy. Cel: separator dyszowy idealnie dopasowany do potrzeb klientów. Efekt: innowacyjna, energooszczędna i wytrzymała konstrukcja.

Pracując nad konstrukcją separatorów dyszowych, skupiliśmy się na osiągnięciu maksymalnych oszczędności energii, a tym samym niskich kosztów jej zużycia. Rewolucyjna konstrukcja bębna zapewnia ograniczenie ilości energii wykorzystywanej przez napęd. Ponadto bęben naszego separatora dyszowego jest znacznie lżejszy w porównaniu z tradycyjnymi konstrukcjami, co wiąże się z mniejszym zapotrzebowaniem na energię. Konstrukcja bębna separatora zapewnia niezawodną pracę bez drgań. Zintegrowane z bębnem komory na fazę stałą zapobiegają niekontrolowanej akumulacji osadu, co pozwala zapobiec drganiom. Koncentrat może być odprowadzony z bębna przez komory na fazę stałą bez pozostawiania osadu. Rozmiar wylotów dyszy jest optymalnie dostosowywany do danego procesu oraz do przetwarzanego produktu.

  • Konstrukcja maszyny dostosowana do potrzeb klientów.
  • Innowacyjna konstrukcja wewnętrzna bębna zapewnia maksymalną płynność pracy i spełnia wymogi higieniczne.
  • System można optymalnie dostosować do poddawanego obróbce produktu poprzez szybką i łatwą wymianę dyszy z węglika spiekanego.
  • Niskie zużycie energii dzięki odzyskowi energii i lekkiej konstrukcji.

Wysoka wydajność

Swoje doskonałe przyspieszenie separatory zawdzięczają mocnemu i trwałemu napędowi. Firma Flottweg wyposażyła maszynę w standardowy trójfazowy silnik prądu przemiennego, który zapewnia wymaganą moc. Silnik przenosi moc na wrzeciono bębna za pomocą paska, a cały zespół pracuje bardzo płynnie. Dzięki przetwornicy częstotliwości można łatwo i elastycznie dostosowywać prędkość do potrzeb konkretnego produktu. Separator szybko osiąga pełną prędkość roboczą. Jednocześnie falownik zmniejsza zarówno pobór mocy, jak i obciążenie mechaniczne instalacji. Całkowicie zamknięty układ smarowania zapewnia ochronę łożysk wrzeciona. Pełna wydajność smarowania jest dostępna podczas rozruchu i wyłączania maszyny, co stanowi gwarancję długiej żywotności łożysk bębna. Zespół pompy zapewnia dokładne dozowanie oleju smarowego stosownie do potrzeb.

  • Mocny silnik trójfazowy z napędem pasowym.
  • Wysokie przyspieszenie z wyjątkowo płynną pracą.
  • Elastyczna regulacja prędkości obrotowej za pomocą przetwornicy częstotliwości.
  • Całkowicie zamknięty, wydajny układ smarowania.

Łatwa i szybka konserwacja

Szybka i przewidywalna konserwacja ma decydujący wpływ na płynną pracę. Innowacyjna konstrukcja bębna separatora zapobiega zużyciu. Rozmieszczenie dyszy zapewnia naturalne zabezpieczenie przed ścieraniem pod wpływem działania materiału w bębnie. Dysze separatora dyszowego marki Flottweg są pokryte wykonanym z węglika spiekanego zabezpieczeniem przed ścieraniem, które zapewnia maksymalną żywotność. Dysze można szybko i łatwo wymienić przez otwór serwisowy w obudowie. Kompaktowy napęd wrzecionowy separatora dyszowego został również zoptymalizowany pod kątem skrócenia przestojów do minimum podczas konserwacji. Można go szybko i łatwo usunąć bez większego wysiłku. Pas napędowy separatora można łatwo napiąć lub szybko wymienić przez otwór serwisowy. Wytwarzane w Niemczech wysokiej jakości materiały wydłużają okresy między przeglądami. Z punktu widzenia klientów oznacza to większą dostępność i niższe koszty.

Firma Flottweg dysponuje ogólnoświatową siecią wykwalifikowanych serwisantów, którzy świadczą usługi konserwacji i serwisowania. Oznacza to, że w razie potrzeby dostępny jest szybko lokalny partner serwisowy.

  • Układ smarowania w obiegu zamkniętym przekłada się na zmniejszenie zużycia.
  • Innowacyjna konstrukcja bębna zapewnia zabezpieczenie przed ścieraniem pod wpływem działania materiału fazy stałej.
  • Wykonane z węglika spiekanego zabezpieczenie przed ścieraniem wydłuża żywotność dyszy.
  • Napęd pasowy gwarantuje wysoką dostępność maszyny.
  • Kompaktowy napęd wrzecionowy można zdemontować za pomocą zaledwie czterech śrub.
  • Wydłużone okresy między przeglądami stanowią gwarancję wysokiej dostępności.
  • Globalna sieć serwisowa.

Konstrukcja zapewniająca najwyższy poziom higieny

Separatory marki Flottweg oferują pełną funkcjonalność pod kątem wymogów higienicznych w branżach podlegających ścisłym regulacjom prawnym – np. spożywczej, biotechnologicznej i chemicznej. Urządzenia spełniają wszystkie wymagania odnośnej normy dla wirówek oraz są skonstruowane zgodnie z zasadami „higienicznej konstrukcji”. Innowacyjne komory na fazę stałą w bębnie separatora stanowią gwarancję, że koncentrat jest odprowadzany z bębna bez osadu, który nie zostaje w maszynie także po jej wyłączeniu. Wszystkie części separatora mające kontakt z produktem wykonane są z wysokiej jakości stali nierdzewnej. Higieniczna konstrukcja separatora dyszowego marki Flottweg uwzględnia brak niedostępnych przestrzeni, co ułatwia czyszczenie. W przemyśle spożywczym i biotechnologicznym wszystkie elementy mające kontakt z produktem są przystosowane do czyszczenia w procesie CIP (Clean-in-Place) oraz można je łatwo zintegrować z istniejącymi procesami czyszczenia.

  • Wykonanie zgodne z zasadami higienicznej konstrukcji.
  • Odprowadzanie fazy stałej bez osadu.
  • Części mające kontakt z produktem wykonane są z wysokiej jakości stali nierdzewnej.
  • Łatwa integracja z procesami CIP.

Dane techniczne separatorów dyszowych marki Flottweg (FDS)

Koncentrator FDS2000

Wymiary [mm]*

2000x1200x2200

Masa [kg]*

2800

Osadnik FDS2000

* Podane wartości mają charakter przybliżony i mogą odbiegać od rzeczywistych.

Wymiary [mm]*

2000x1200x2200

Masa [kg]*

2800

Elementy zapewniające optymalizację procesów

Więcej na temat bębna separatora
Bęben separatora dyszowego

Bęben separatora dyszowego jest sercem wirówki. W związku z tym firma Flottweg kładzie szczególny nacisk na solidną konstrukcję, łatwą konserwację oraz innowacyjne rozwiązania techniczne.

Dowiedz się więcej
Dysze naszych separatorów FDS

Dysza

Faza stała jest odprowadzana z bębna separatora w sposób ciągły przez dysze. Dzięki wykonanemu z węglika spiekanego zabezpieczeniu przed zużyciem przez ścieranie oraz różnym średnicom nasze dysze charakteryzują się długą żywotnością i możliwością optymalnego dostosowania do procesu produkcji.

Dowiedz się więcej
Układ smarowania obiegowego
Układ smarowania

Układ smarowania obiegowego zapewnia w pełni automatyczne smarowanie łożysk wrzeciona bębna. Układ zapewnia regularne smarowanie łożysk optymalną ilością oleju. Stanowi to gwarancję precyzyjnego i niezależnego od prędkości smarowania.

Dowiedz się więcej
 Kompaktowy napęd wrzecionowy
Napęd

Szczególną cechą naszego separatora dyszowego jest kompaktowy napęd wrzecionowy. Zapewnia on wiele korzyści w zakresie efektywności energetycznej i łatwości konserwacji.

Dowiedz się więcej
Tarcza skórująca zapewnia optymalne odprowadzanie wyklarowanej cieczy.
Tarcza skórująca

Tarcza skórująca zapewnia optymalne odprowadzanie wyklarowanej cieczy z wirówki. Wyklarowana ciecz odprowadzana jest pod ciśnieniem z bębna separatora, co zapobiega pienieniu się produktu.

Dowiedz się więcej
Faktyczne oddzielanie odbywa się w zespole talerzy bębna separatora.
Zespół talerzy

W zespole talerzy bębna separatora następuje oddzielenie cieczy od mieszaniny. Zespół talerzy składa się z dużej liczby ułożonych pionowo stożkowych talerzy. Zespół talerzy zwiększa obszar klarowania w bębnie separatora, a tym samym wydajność separacji.

Dowiedz się więcej
