Flottweg Klärseparatoren
zur 2-Phasen-Trennung

Eine klare Sache

Separatoren zum Klären von Flüssigkeiten

Überall dort, wo Flüssigkeiten zu klären oder feinste Feststoffe aus einer Flüssigkeit abzutrennen sind, kommen Klärseparatoren (2-Phasen-Separator, Klarifikator) zum Einsatz. Mit optimal auf den Klärvorgang angepassten Produktmerkmalen holen die Flottweg Klärseparatoren auch den Rest an Feststoff aus der Flüssigphase heraus.

Die sich selbstentleerenden 2-Phasen-Separatoren lassen sich an das verarbeitende Produkt anpassen. Zusammen mit dem optimierten Tellerpaket und der großen Klärfläche der Trommel sorgen die Besonderheiten des Flottweg Separators für eine effiziente Feststoffabscheidung. Dank des Flottweg selbst entwickelten Entleerungssystems erfolgt der Feststoffaustrag geräuscharm – ganz ohne Entleerungsknall.

Einsatzbereiche der Flottweg 2-Phasen-Separatoren

getraenke-teaser

Getränkeherstellung

Separatoren kommen in vielen Bereichen der Getränkeindustrie zum Einsatz, unter anderem bei der Klärung von Säften, Bier, Wein und Most.

food-teaser

Lebensmittel

Bei der Lebensmittelherstellung dienen die Zentrifugen häufig zum Nachbehandeln der bereits abgetrennten Flüssigphase.

fette-oele-biokraftstoffe-teaser

Fette, Öle, Biokraftstoffe

Separatoren klären das gewonnene Fett nach oder unterstützen in mehreren Prozessschritten bei der Herstellung von Biodiesel.

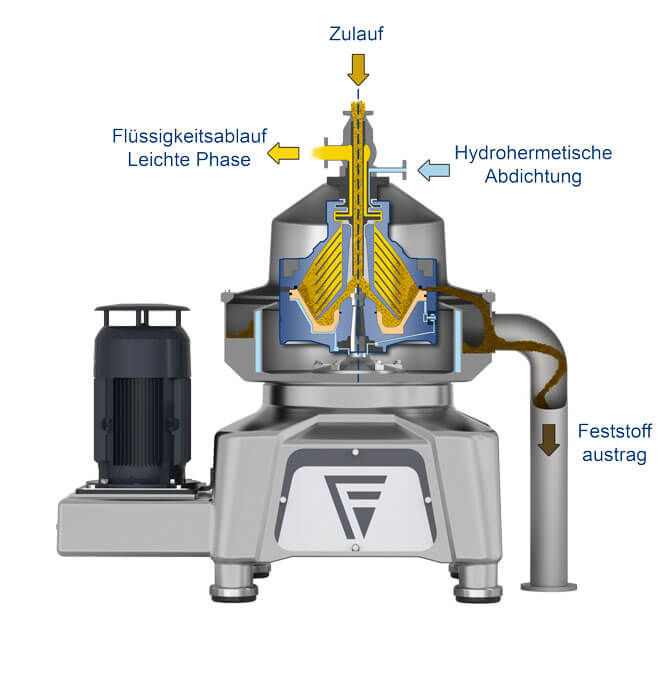

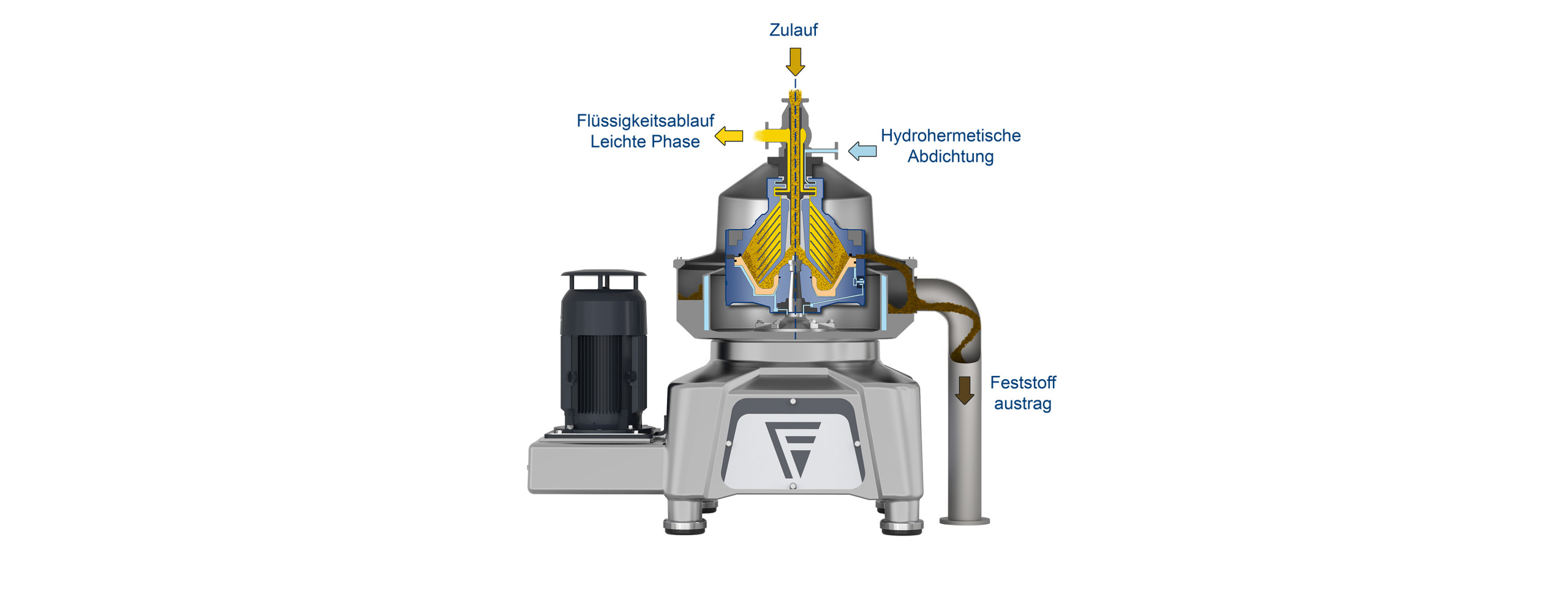

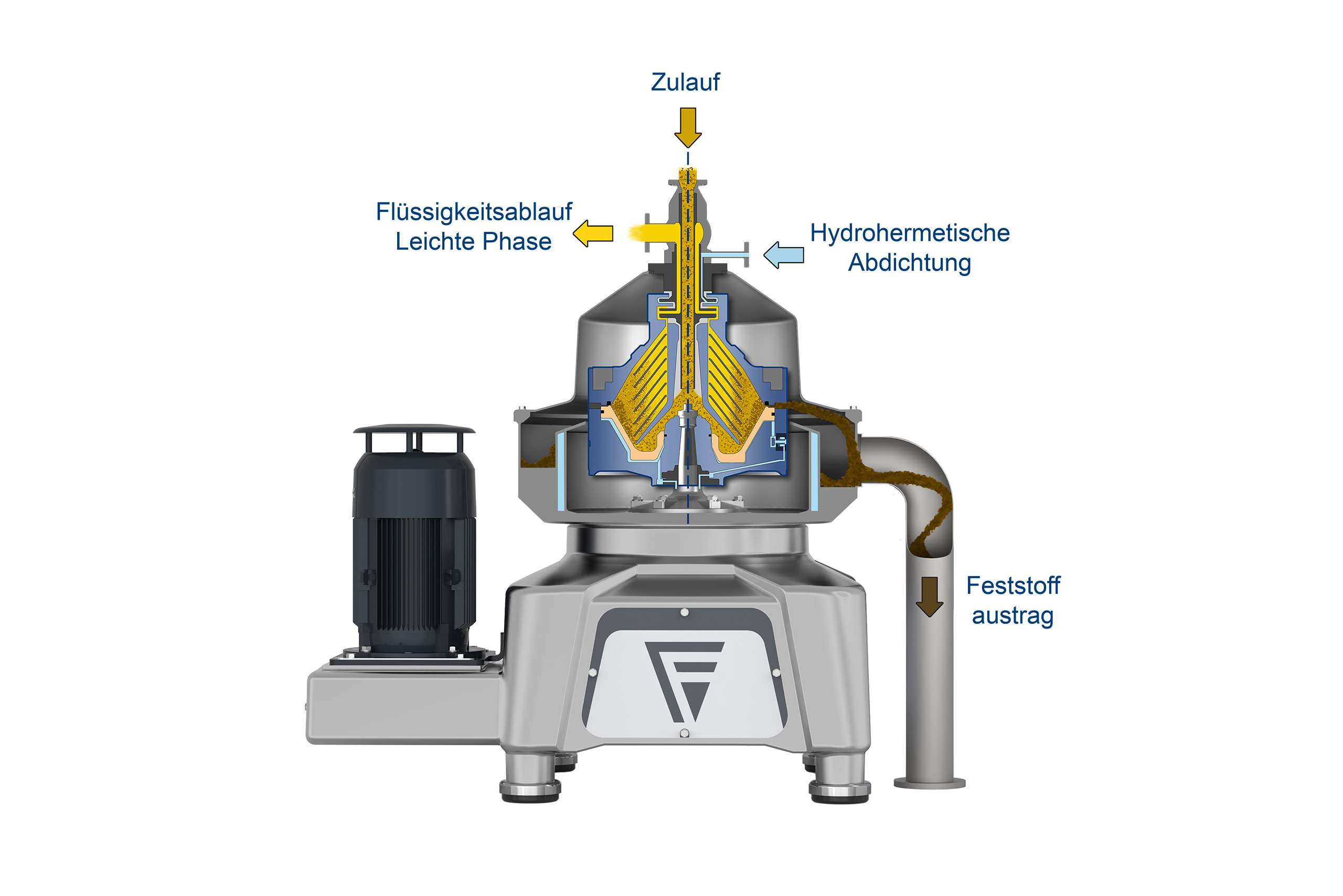

So funktioniert der Klärseparator

Das zu klärende Produkt läuft über ein stillstehendes Einlaufrohr ins Innere der Trommel und wird vom Verteiler schonend auf die volle Drehzahl beschleunigt. Durch das Tellerpaket in der Trommel teilt sich der Produktstrom in viele dünne Schichten auf und schafft eine große Oberfläche. Innerhalb des Tellerpakets findet die Abscheidung des Feststoffs von der Flüssigkeit statt.

Infolge der hohen Zentrifugalkraft setzen sich die abgeschiedenen Feststoffe am Rand der Trommel ab. Über ein hydraulisches System im Unterteil der Trommel wird der abgeschiedene Feststoff periodisch bei voller Drehzahl ausgestoßen. Die geklärte Flüssigkeit fließt aus dem Tellerpaket zu einer Schälscheibe und wird über diese unter Druck abgeleitet.

Für jeden Geschmack

Die Rhinegeist-Brauerei in Ohio braut mit großer Leidenschaft und Kreativität mehr als 90 Biersorten. Hier ist für jeden Geschmack etwas dabei. Die Biere laufen zur Klärung durch den Flottweg Separator. Er entfernt kontinuierlich unterschiedliche Mengen an Hefe, Proteinen und Hopfen – zur großen Zufriedenheit der „Bier-Kreateure“, wie dieses Video zeigt.

Unsere Services und Dienstleistungen

maschinentraining-teaser

Maschinentrainings

Wir zeigen Ihnen, wie Sie einfache Wartungsarbeiten selbst am Separator vornehmen.

rental-machines-teaser

Mietmaschinen-Service

Sie möchten sich von der Leistung der Separatoren selbst überzeugen? Oder haben ein vorübergehendes Projekt? Nutzen Sie unseren Mietmaschinen-Service.

service-information-teaser

Unser After-Sales-Service

Von Wartungsverträgen über Ersatzteile bis hin zu Optimierungsmaßnahmen und Reparaturen – unser Service ist kompetent, ehrlich und schnell.

Zu den Service-Leistungen

Flottweg Kärseparatoren der AC-Baureihe

AC1000

LxBxH* [mm/ft]

1200x700x1100 / 3,77x2,3x3,44

Gewicht* [kg/lb]

400 / 858

AC1200

LxBxH* [mm/ft]

1200x900x1300 / 3,81x2,95x4,2

Gewicht* [kg/lb]

820 / 1804

AC1500

LxBxH* [mm/ft]

1600x1100x1600 / 5,04x3,64x5,28

Gewicht* [kg/lb]

1550 / 3410

AC1700

LxBxH* [mm/ft]

1400x1000x1400 / 4,48x3,29x4,01

Gewicht* [kg/lb]

1300/ 2860

AC2000

LxBxH* [mm/ft]

1580x1160x1750 / 5,18x3,81x5,74

Gewicht* [kg/lb]

2900 / 6380

AC2500

* Die Werte sind ungefähre Angaben und können von den tatsächlichen Werten abweichen.

LxBxH* [mm/ft]

2080x1330x1970 / 6,82x4,36x6,46

Gewicht* [kg/lb]

3750 / 8250

Features für die Prozessoptimierung

separator-soft-shot

Soft Shot®

Die Feststoffentleerung eines Flottweg Separators erfolgt durch das patentierte Flottweg Soft Shot® Entleerungssystem. Das System ermöglicht ein präzises und beliebiges Kombinieren von Teil- und Vollentleerungen. In Abhängigkeit der zu verarbeitenden Produkte und der Konsistenz des Feststoffes erlaubt die Anpassung der Entleerungsart eine hocheffiziente Betriebsweise. Weitere Informationen zu dem System finden Sie hier:

Soft Shot®
separator-hydrohermetic

Hydrohermetik

Die Option für 2-Phasen-Separatoren dichtet den Produktraum gegenüber der Umgebungsatmosphäre ab. Folglich vermeidet dieses Feature eine unerwünschte Sauerstoffaufnahme und Schaumbildung. Die hydrohermetische Ausführung des Tellerseparators besteht aus einer stillstehenden Scheibe, welche in eine Flüssigkeit (zum Beispiel entgastes Wasser) eintaucht und somit einen Abschluss zur Umgebung erzeugt. Weitere Informationen:

Hydrohermetik
separator-centripetal-pump

Greifer

Der Greifer sorgt für einen optimalen Austrag der geklärten Flüssigkeiten aus der Zentrifuge. Er leitet die geklärte Flüssigkeit unter Druck aus der Separator-Trommel ab und vermeidet dabei ein Aufschäumen des Produkts. Weitere Informationen:

Greifer
decanter-lubrication

Schmiersystem

Eine Umlaufschmieranalge sorgt für ein vollautomatisches Schmieren der Trommelspindel-Lager. Sie schmiert die Lager zeitgetaktet und mit optimaler Ölmenge. Dadurch ist eine punktgenaue und drehzahlunabhägige Schmierung möglich. Weitere Informationen:

Separator Schmiersystem
separator-disc-stack

Tellerpaket

Im Tellerpakt der Separator-Trommel findet das eigentliche 'Zerlegen' des Flüssigkeitsgemisches statt. Das Tellerpaket besteht aus einer großen Anzahl an senkrecht angeordneten, kegligen Einzelteller. Durch das Tellerpaket erhöht sich die Klärfläche in der Separatortrommel und somit die Trennschärfe. Weitere Informationen zum Tellerpaket finden Sie hier:

Tellerpaket
automation-ingo

InGo

Die Steuerung der Flottweg Separatoren erfolgt über unsere InGo Bedienphilosophie. Sie ermöglicht ein optimales Zusammenwirken aller Prozesskomponenten und zeigt dabei alle wichtigen Prozessparameter auf einen Blick. Weitere Informationen zur Bedienerschnittstelle finden Sie hier:

InGo
